Kontynuujemy prace nad symulatorem impulsatora skrzyni biegów oraz czujnika poziomu/temperatury oleju.

Sercem naszego urządzenia jest moduł Arduino Pro Mini, zbudowany w oparciu o 8-bitowy mikrokontroler Atmega328.

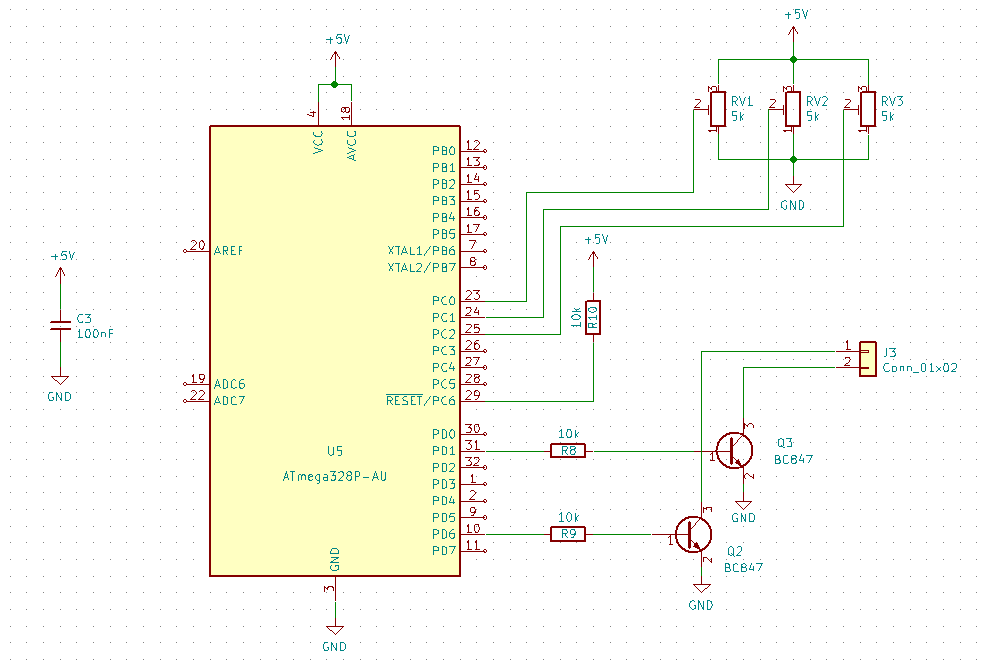

Potencjometr RV1 służy do zmiany symulowanej prędkości samochodu, zaś RV2 oraz RV3 modyfikują odpowiednio temperaturę oraz poziom oleju. Ich położenie odczytywane jest przez analogowe wejścia ADC0, ADC1 oraz ADC2 mikrokontrolera. Tranzystory Q2 i Q3, pracujące w układzie otwartego kolektora, sterują wejściami prędkości (pin 28, niebieska wtyczka) oraz czujnika poziomu/temperatury oleju (pin 18, wtyczka zielona) w zestawie wskaźników. Oba wejścia posiadają rezystory podciągające. Całość zasilana jest przez stabilizator liniowy 5V, podłączony jest do linii +12V po stacyjce (terminal 15).
