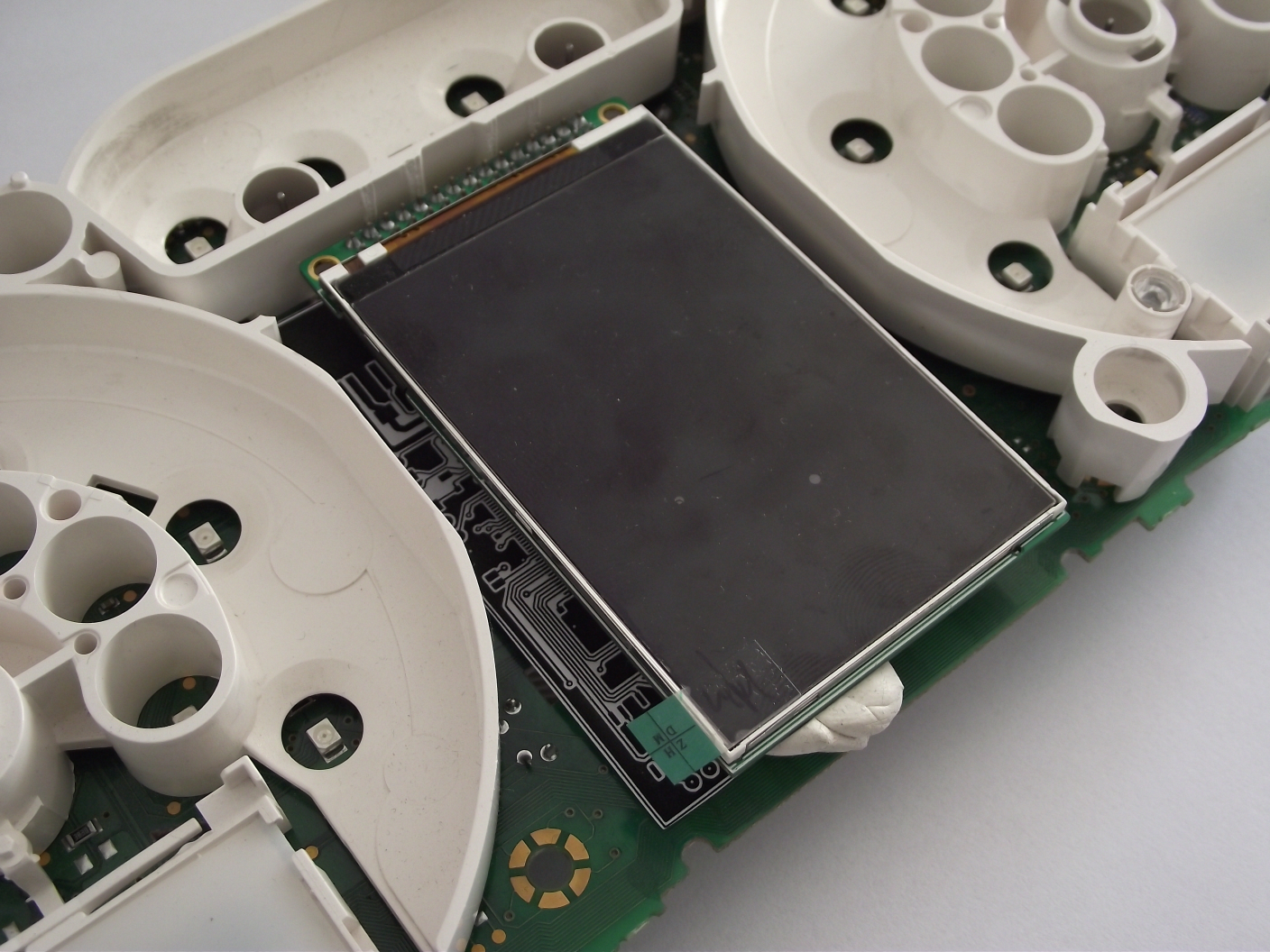

Dziś przyszedł czas zająć się wpasowaniem naszego panelu LCD, tak aby idealnie trafił w fabryczne okienko zestawu wskaźników. Ponieważ wyświetlacz jest montowany bezpośrednio do płyty głównej urządzenia, każde jego przemieszczenie wiązało się z przesunięciem jego padów połączeniowych. Aby przypasować całość do przygotowanego licznika, wydrukowałem layout płytki PCB na twardym papierze, który służył za swojego rodzaju “szablon”. Po kilku próbach udało mi się wyśrodkować panel. Efekt na zdjęciu poniżej 🙂

Płytka jest już gotowa – można zlecić wykonanie jej prototypu.
